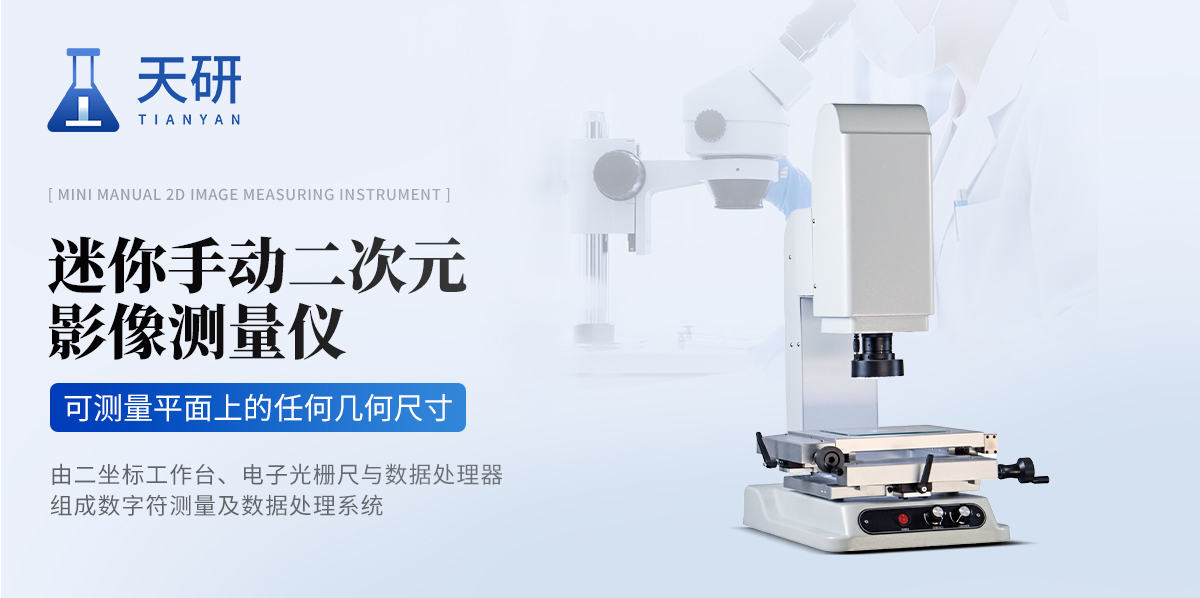

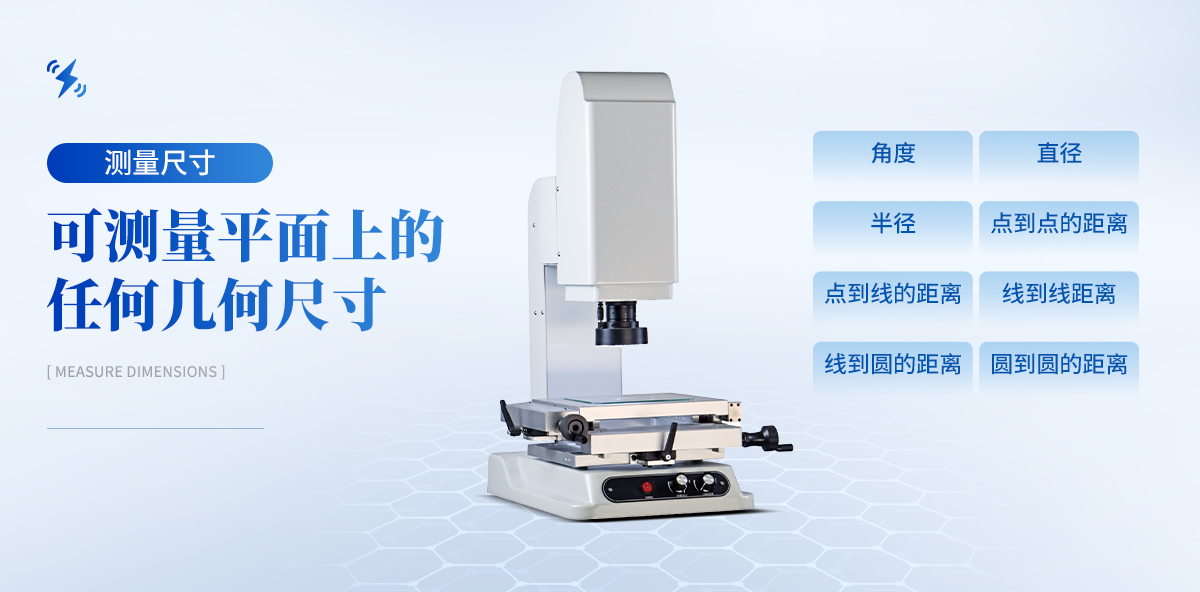

迷你手動二次元影像測量儀體積小巧，適合實驗室、車間或辦公桌使用，可精準測量五金小件、電子元件、模具樣品、PCB等精密零件。手動操作靈活，便于小批量多品種檢測，兼具便攜性與高精度，歡迎咨詢參數與報價。
鏈接：http://www.gacosale.com/760.html
產品特點：

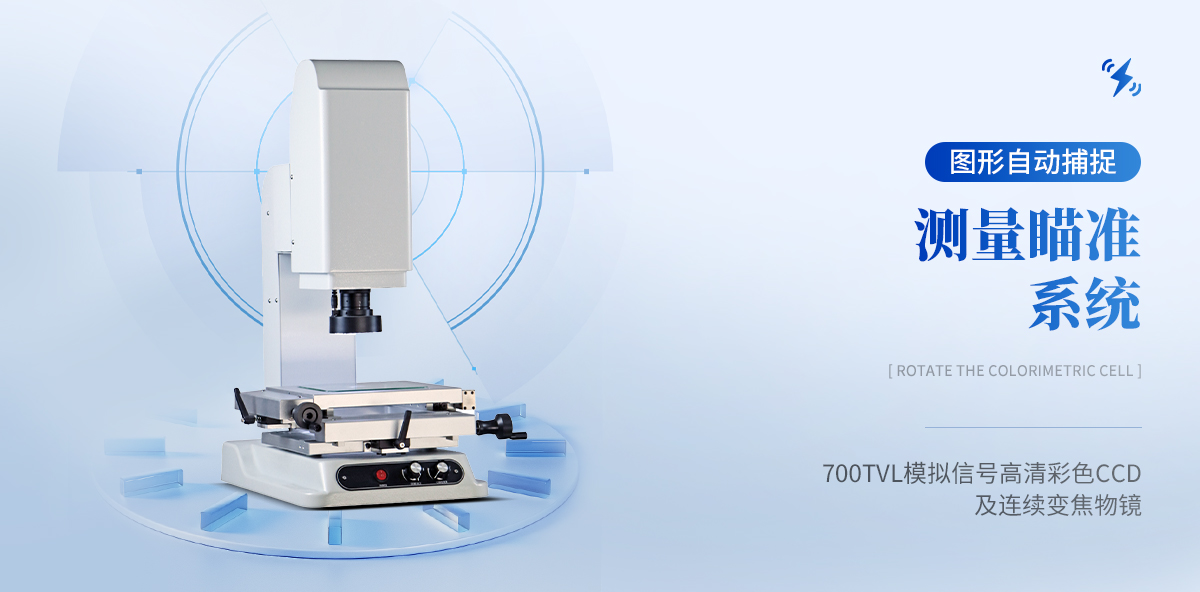

1、儀器采用700TVL模擬信號高清彩色CCD及連續變焦物鏡作為測量瞄準系統；
2、由二坐標工作臺、電子光柵尺與數據處理器組成數字符測量及數據處理系統；
3、采用花崗石基座+航空鋁工作臺，外觀簡潔大方；
4、表面光由環形LED光源組成，每一組均為恒流電源驅動，連續可調；

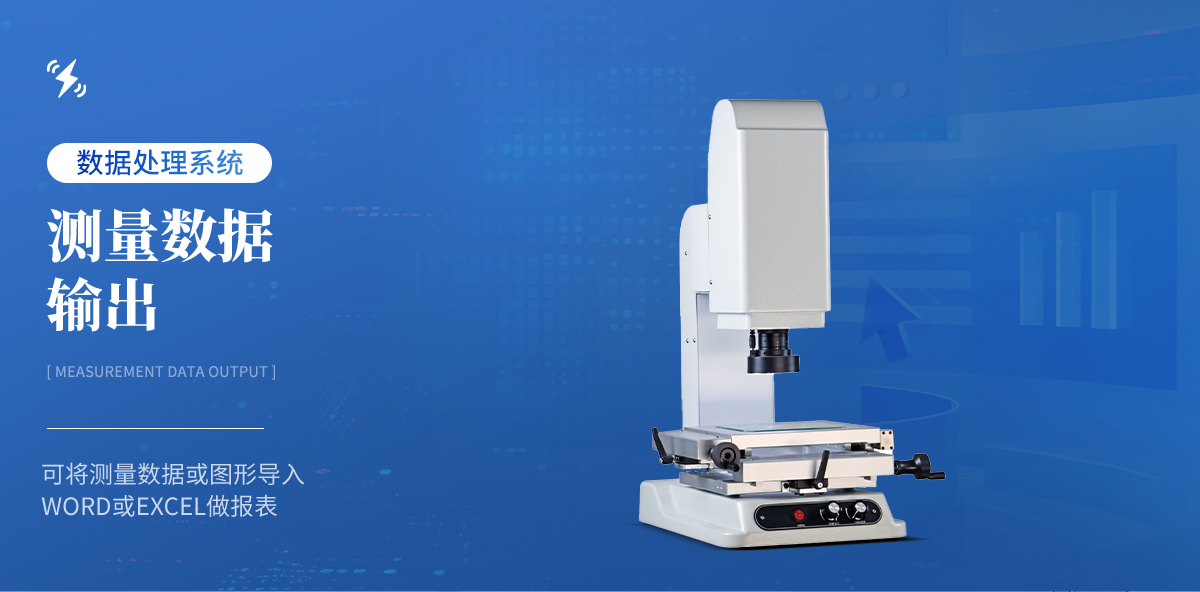

5、儀器具有多種數據處理、顯示、輸入、輸出功能,使測量與辦公完全結合在一起；

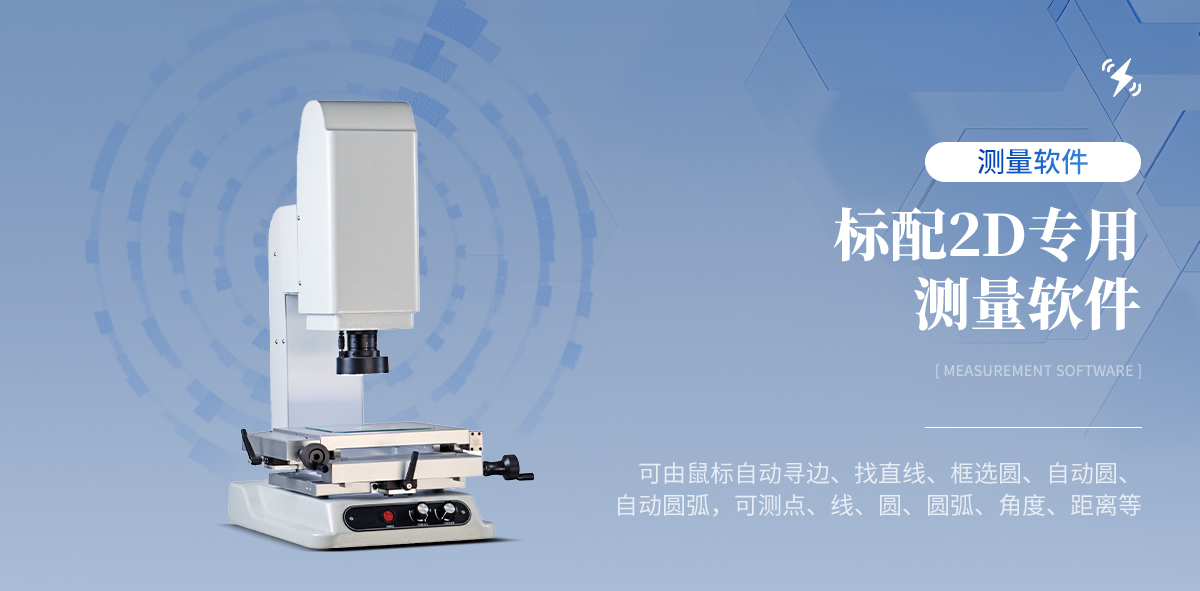

6、儀器配合計算機使用,與計算機連接后,采用2D影像測量儀專用軟件測繪圖形進行處理及輸出；

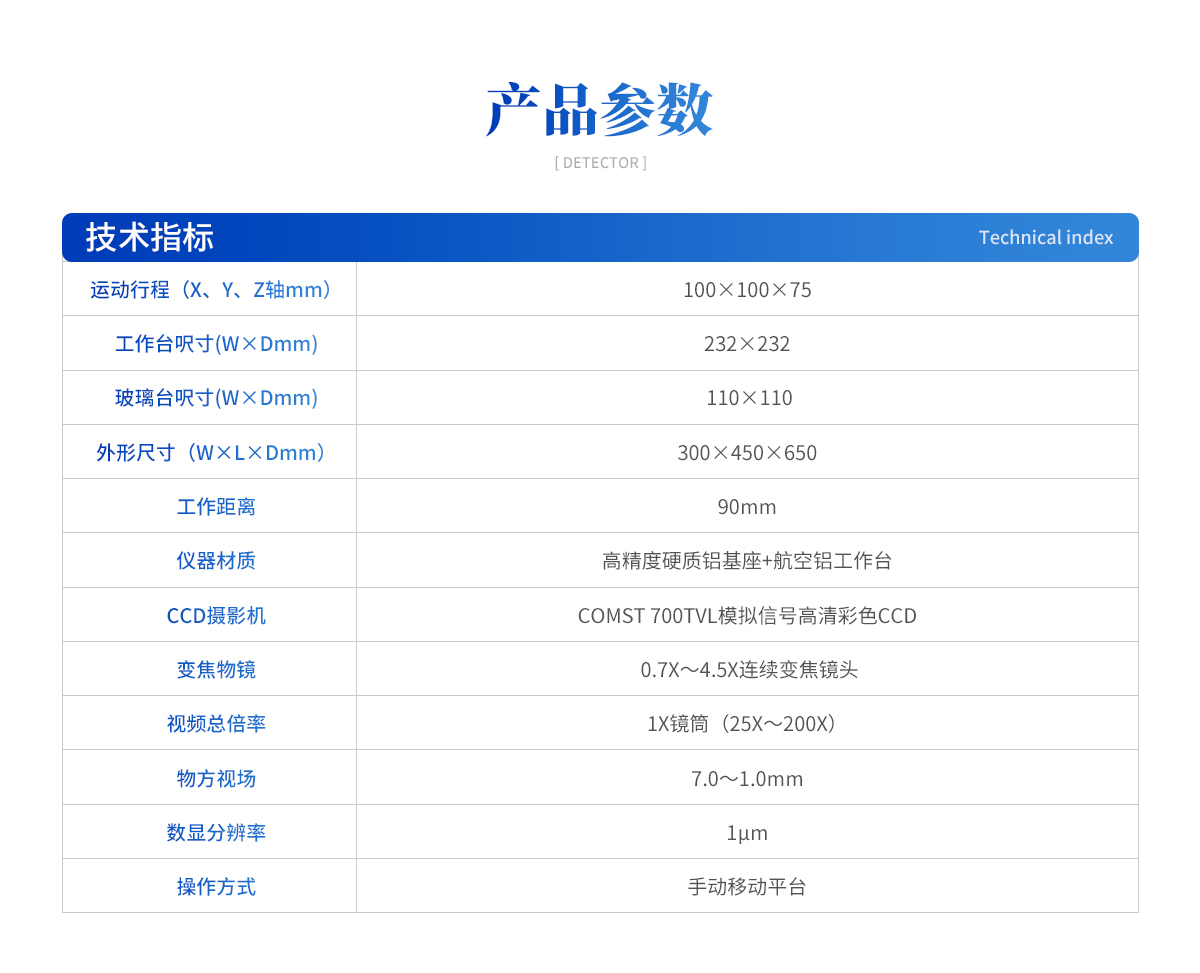

設備基本參數:
| 1、運動行程（X、Y、Z軸mm）：100×100×75； 2、 工作臺呎寸(W×Dmm)： 232×232 3、 玻璃臺呎寸(W×Dmm)： 110×110 4、 外形尺寸（W×L×Dmm）： 300×450×650 5、 工作距離：90mm 6、儀器材質： 高精度硬質鋁基座+航空鋁工作臺 7、CCD攝影機：COMST 700TVL模擬信號高清彩色CCD 8、 變焦物鏡： 0.7X～4.5X連續變焦鏡頭 9、 視頻總倍率：1X鏡筒（25X～200X） 10、 物方視場： 7.0～1.0mm 11、 數顯分辨率：1μm 12、 數顯分辨率：1μm 13、 操作方式：手動移動平臺 |
配置清單
| 儀器基座 | CCD | 鏡頭 | 光柵尺 | 導軌 | 傳動 | 表面光源 | 底光源 | 數據采集卡 | 視頻采集卡 | 影像測量軟件 | 光學校正片 | 電壓 |
| 精磨高精度高穩定性硬質鑄鋁 | 700TVL模擬信號高清彩色CCD（COMST） | 0.7~4.5 X連續變焦鏡頭 | 高精度位移傳感電子尺，分辨率：1μm （精微） | 咸陽藍博P級精密交叉導軌（LB） | 西德無牙光桿精密傳動（西德） | LED恒流環形驅動光源 (兩環一區) | LED白色恒流底光源 | DC3000 | SDK2000 & SV2000E | DTV 2.5T手動影像測量軟件 | DTW定制/td> | AC ：110/220V |
山東天研儀器有限公司
銷售經理：13365366036（楊經理）
銷售經理：15854444001（周經理）
銷售經理：19153686852（潘經理）
地址：山東省濰坊高新區新城街道玉清社區光電產業加速器 (一期)
15854444001 (周經理)
迷你手動二次元影像測量儀(TY-MEC01)
