全自動2.5次元影像測量儀（TY-QEC系列）
時間：2025-12-13

技術服務在線詢價自動2.5次元影像測量儀廠家直銷，操作簡單、維護便捷，性能穩定，免費提供技術方案

鏈接：http://www.gacosale.com/759.html

相關產品推薦

1、本機專為全自動量測市場量身定制，其具有的CNC編程、精準定位、重復測量、SPC報表統計、自動測量結果輸出等功能，能快速地解決不同產品的批量測量需要，適用于以二維及簡易三維測量為目的的一切應用領域, 廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業；

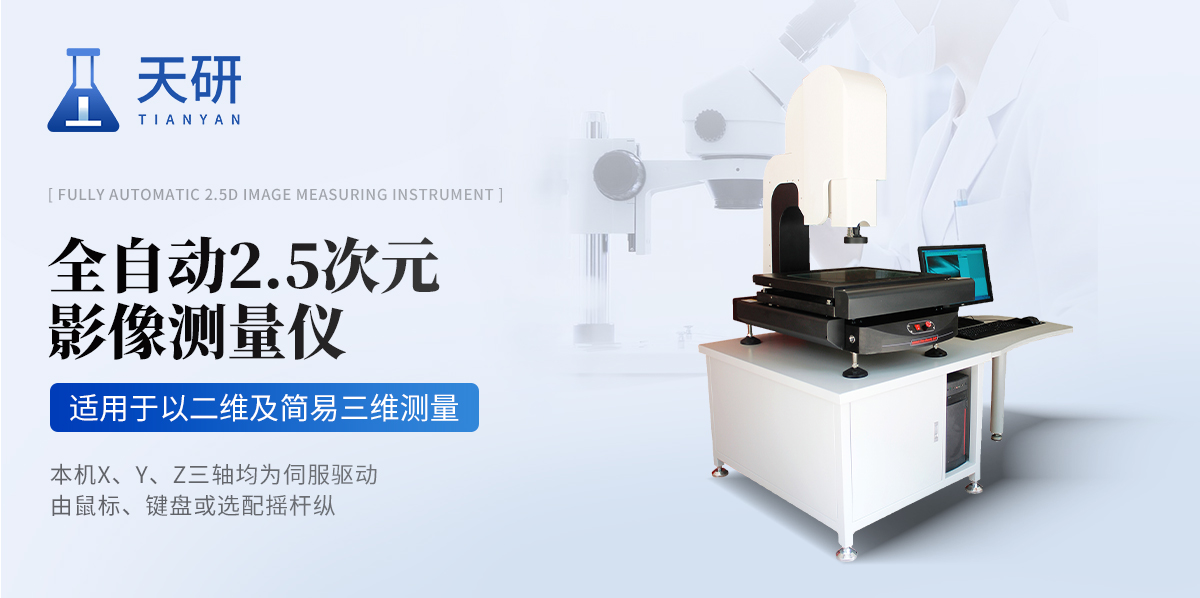

2、本機X、Y、Z三軸均為伺服驅動，由鼠標、鍵盤或選配搖桿操縱，通過本司專用的全自動影像測量軟件，具有自動邊緣提取、自動理匹、自動對焦、測量合成、影像合成等人工智能技術，同時，基于機器視覺與微米**控制下的自動對焦功能，可以滿足清晰攝影下輔助測高需要(亦可加入精密測頭完成接觸式坐標測高)?？稍谑褂脢A具或工件隨意放置的情況下，進行批量測量、SPC結果分類、自動輸出測量結果等操作。

產品特點：

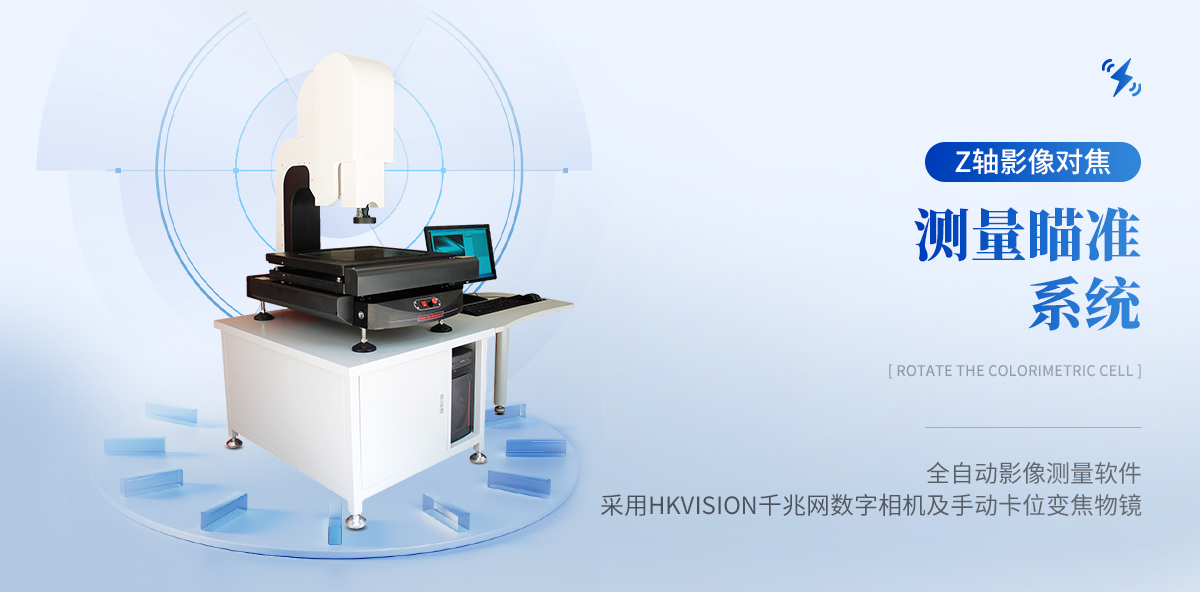

1、采用HKVISION千兆網數字相機及手動卡位變焦物鏡作為測量瞄準系統；
2、由移動工作臺、三軸電子光柵尺和運動專用控制盒組成數據傳動控制系統；

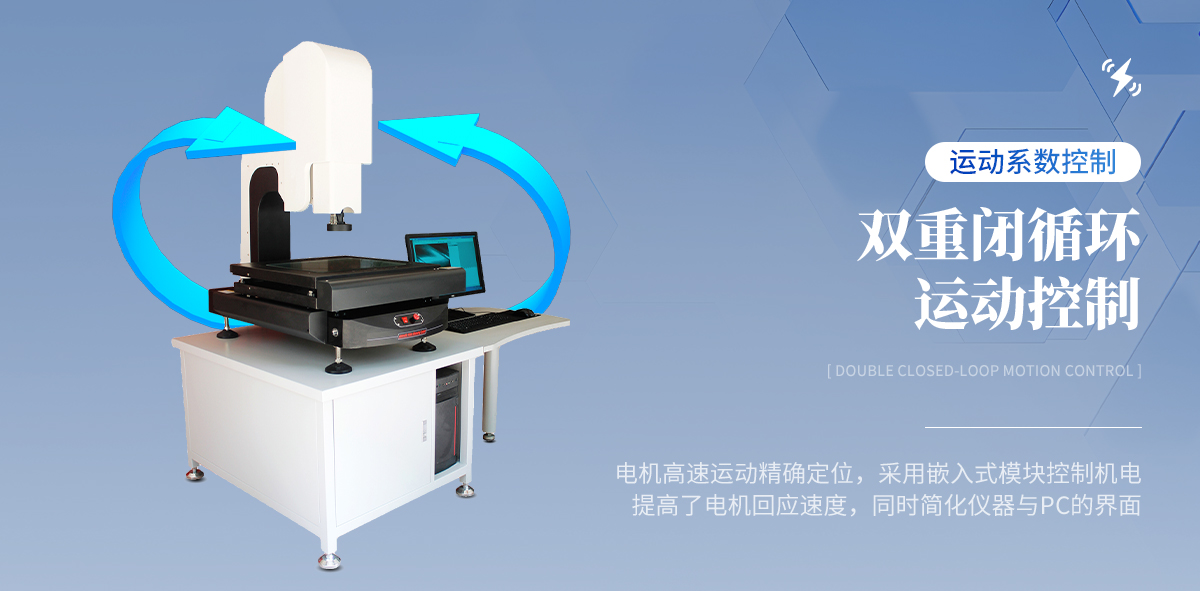

3、采用雙重閉循環運動控制，保證電機在高速運動時**的定位性能；
4、采用本公司開發的嵌入式模塊控制機電，提高了電機回應速度，同時簡化儀器與PC的界面，；

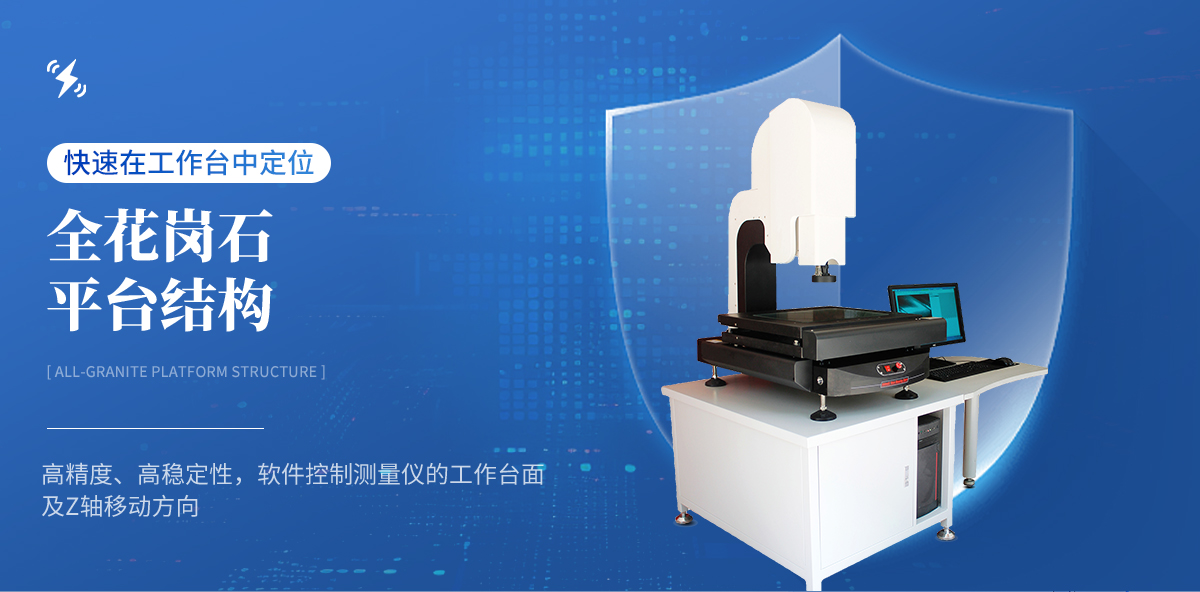

5、采用全花崗石平臺結構，外觀簡潔大方，永不變形，永不生銹；
6、表面光由四環八區環形LED光源組成，每一組均為恒流電源驅動，并按需要分區程序顯示；
7、 Z軸影像對焦直接通過計算機軟件操作，無需手動調焦，大幅度提高工作效率；
8、具有多種數據處理、顯示、輸入、輸出功能,使測量與辦公完全結合在一起；
9、與計算機連接后,采用全自動影像測量儀專用軟件測繪圖形進行處理及輸出

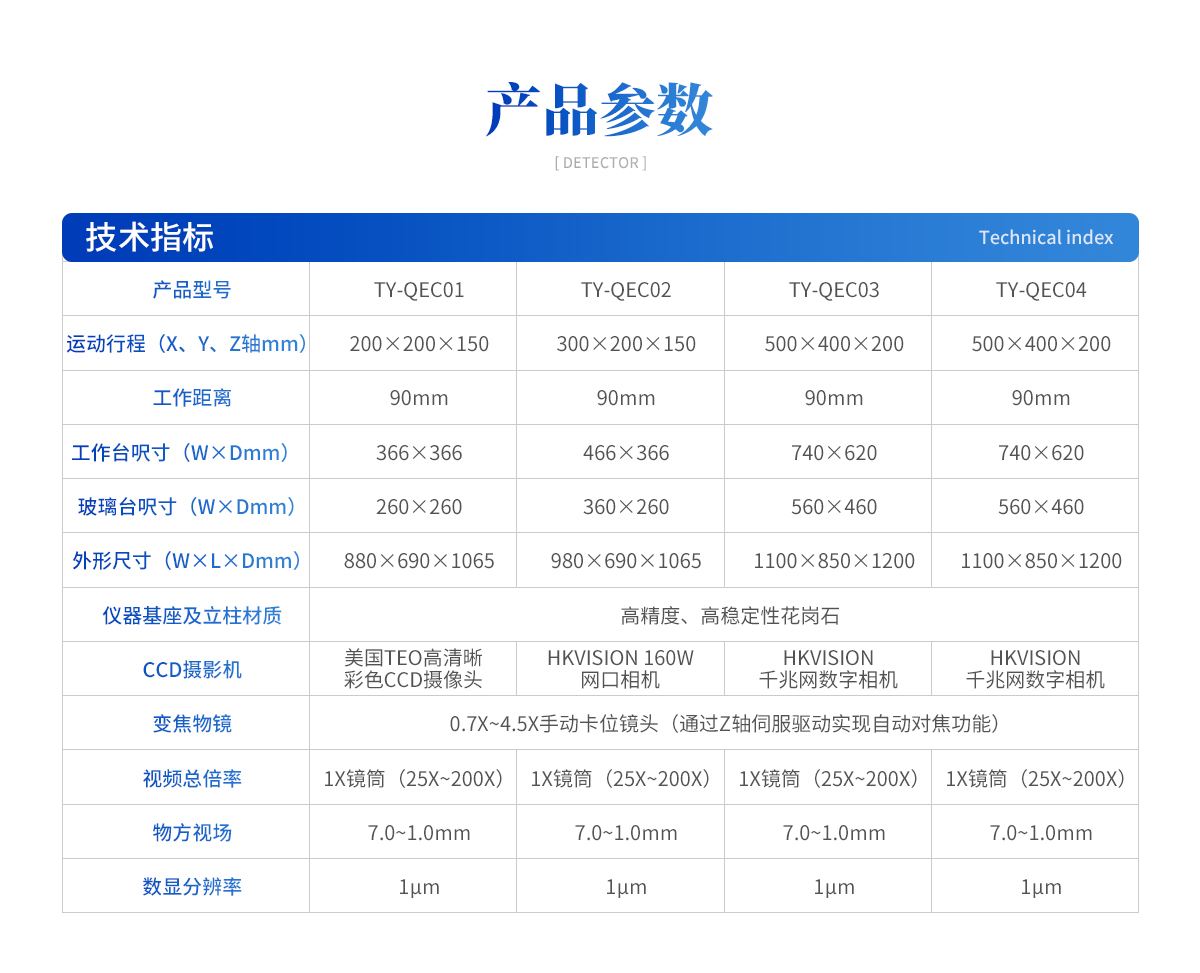

產品參數:

1、運動行程（X、Y、Z軸mm）：500×400×200
2、工作距離：90mm
3、工作臺呎寸(W×Dmm)：740×620
4、玻璃臺呎寸(W×Dmm)：560×460
5、外形尺寸（W×L×Dmm）：1100×850×1200
6、儀器基座及立柱材質：高精度、高穩定性花崗石
7、 TBI精密滾珠絲桿+西德精密無牙傳動+精密P級直線導軌構成XYZ優質傳動系統
8、 CCD攝影機：HKVISION千兆網數字相機
9、變焦物鏡： 0、7X～4、5X手動卡位鏡頭(通過Z軸伺服驅動實現自動對焦功能)
10、視頻總倍率： 1X鏡筒（25X～200X）
11、物方視場： 7、0～1、0mm
12、數顯分辨率：1μm
13、 X、Y坐標測量示值誤差≤（3+L/200）μm ， L為被測長度(單位：mm)

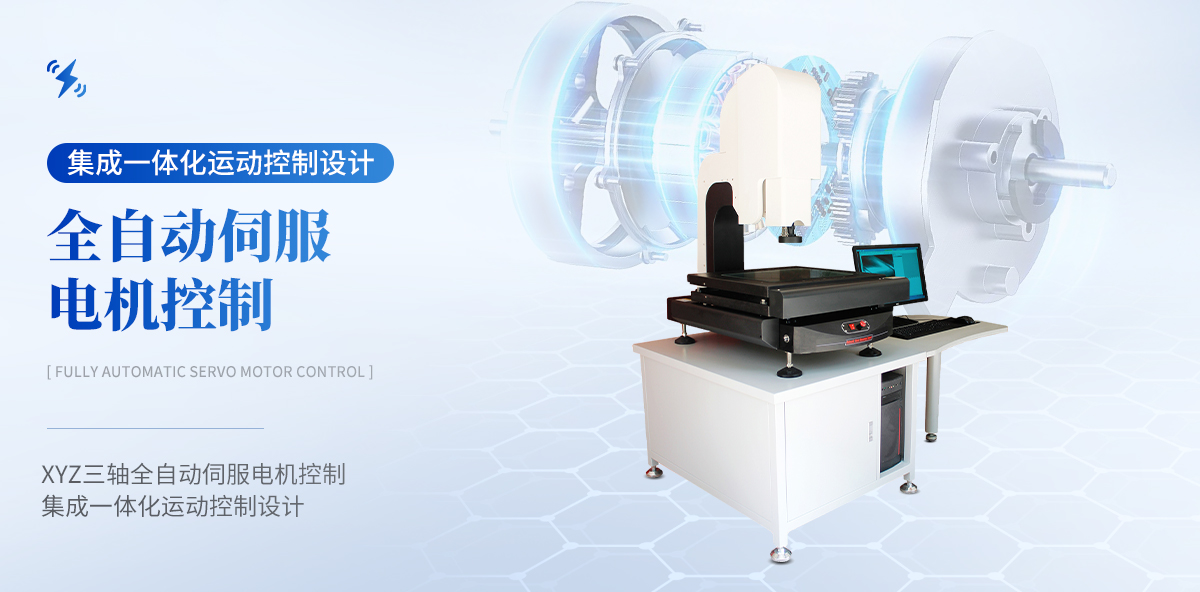

14、操作方式：XYZ三軸全自動伺服電機控制 +集成一體化運動控制設計（只需對接220V電源界面、USB界面、AV視頻界面即可使用）
15、測量軟件：INS全自動影像儀專用測量軟件
16、工作環境：溫度20±5 ℃，濕度35%-75%（盡量滿足環境條件），如果溫濕度條件不能達到以上標準，至少要將儀器放置在少灰塵，少油氣，遠離振動源的室內。

軟件功能:

1、 CNC編程自動測量：以軟件控制測量儀的工作臺面及Z軸移動方向，使測量更方便，可選配操縱桿手柄控制，讓操作更人性化?？筛鶕?jù)客戶產品所測尺寸，進行測量編程，保存測量路徑后，即能進行批量自動測量，大大提高測量效率；
2、設置自動測量重復操作次數：測量同一產品所要檢測的尺寸，設置自動測量的重復次數，則不需要每次重復繪圖、標注，節省了時間；
3、光學對焦：由計算機自動判定每次的對焦面，以保證變換焦距時測量的重現性及精準度；
4、光學對焦測高：通過光學對焦功能，用軟件自動計算Z軸高度；
5、 “全圖” 導航定位窗口：可以實時瀏覽所有繪制的像素，并可讓鼠標點哪走哪,更讓測量之數據統統在掌控之中；
6、 “瀏覽”窗口：可觀察工件的全圖形并具有類似AutoCAD的縮放功能；
7、在“瀏覽”視圖中進行標注：可以直接在“瀏覽”視圖中進行尺寸的標注；
8、亞像素找邊：讓軟件實時刷新,實時跟蹤鼠標，自動捕捉鼠標離*清晰邊緣的*近點，更大程度的節約測繪時間；
9、圖形自動捕捉：可對線、圓、弧進行自動掃描邊緣并自動取得圖形；自定義圓：可按客戶需要自定義標準的圖（由客戶自行定義圓的圓心坐標、直徑、半徑）。再以標準的圓和影像中的工件作對比，從而找到工件與標準圖形之間的誤差；
10、自定義線段：客戶自行定義線段的起點坐標、長度、旋轉的角度，再與影像中的工件作重迭對比，從而找到工件與標準圖形之間的誤差；
11、標注：可測量平面上的任何幾何尺寸（直徑、半徑、角度、兩線距離、點到線的距離、兩圓間距等等）；
12、坐標標注：以設定之坐標原點（0，0）為基準，標注像素上任意一點的坐標位置；
13、自設客戶坐標：可以根據客戶本身的需要在影像中的實際工件上自行設定坐標原點（0，0），再以（0，0）點為基準在畫面任一點上標示該點X，Y坐標位置；
14、繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和 AutoCAD相似；
15、操數：可將產品外形簡易描出，描出的圖形可轉入AutoCAD經修改形成工程圖；
16、設置像素顏色：可更改所繪制及標注的所有像素顏色，更容易區分便認；
17、自動捕捉像素上的各結點：可以自動捕捉線的起點、中點、終點及兩線的交點、圓心及圓周上的三個結點，用于輔助標注繪圖等應用功能；
18、形位公差：真圓度，真直度，同心度，可計算出產品上圓形真圓度、直線邊真直度及兩圓心的同心度；
19、設置公差：可設置產品的實際尺寸超出范圍，超出則以紅色背景警示；
20、發送至AutoCAD：可將實時影像中按實際工件外形所描繪的像素直接輸出到AutoCAD；
21、保存高像素照片：可保存更清晰的測繪圖元及產品照片，可以更大倍數的在看圖軟件中觀察所保存的圖片；
22、 CCD校正：對CCD制作中產生的誤差進行補償，使測量更精準；
23、光柵尺校正：對光柵尺所產生的誤差進行補償，使測量更精準；
24、 Z軸校正：對Z軸的移動偏差進行補償，使測量更精準；
25、運動系數控制：可以更快速的在工作臺中進行定位，節約大量的測量時間。

配置清單

儀器基座

CCD

鏡頭

光柵尺

導軌

傳動

電機

運動控制

程控光源

操縱桿

全自動測量軟件
